Platten-Wärmetauscher-Dichtungen Meerwasser Sondex S100 für Marine Oil Cooler

Platten-Wärmetauscher-Dichtung und Platte Meerwasser-Wärmetauscher Sondex S100 für Marine Oil Cooler

Wärmetauscher-Bau der Platten-S100



Feld	Platten	Dichtungen
Der Wärmetauscher besteht einer Rahmenplatte (Kopf), einer Druckplatte (Nachfolger), einer tragenden Stange, einer unteren Stange und aus einer Spalte. Bolzen der Bindung (Festklemmen) werden benutzt, um das Plattenpaket zusammen zu drücken. Die Größe und die Zahl ist abhängig von der Art des Wärmetauschers.	Das Plattenpaket besteht aus Platten mit einer Nut entlang der Kante der Platte und um die Häfen. Die Anzahl von Platten ist sowie Größe und Maß, Abhängiger auf dem thermischen erforderten Ertrag. Abhängig von den Anwendungsedelstahl- oder Titanplatten könnte verwendet werden	Die Nut stellte in den Platten hält die spezielle Dichtung zur Verfügung. Der Zweck dieser Dichtung ist, das Vermischen der Medien und Durchsickern zur Außenseite zu verhindern. Die Dichtungen werden vorgewählt, um der tatsächlichen Kombination der Temperatur, der Chemikalienbeständigkeit und des möglichen zu entsprechen andere betrachtet zu werden Bedingungen. Sie können in Viton, im Nitril oder in EPDM geliefert werden.


Plate Heat Exchanger-Spezifikation des Modell-S100




Fläche	1.0㎡
Platten-Theta-Winkel	61 ° 121 °
Verbindungs-Durchmesser	202 Millimeter
Platte runzeln Stärke	2,6 Millimeter
Platten-Mitte Length*-Breite	1489 * 395 Millimeter
Platten-Form Length*Width	1756 * 656 Millimeter
Dichtungs-Art	Sonderlock-Art und Kleber-Art



Wärmetauscher-technische Informationen der Platten-S100



Feld	Gemalter Rahmen Edelstahlrahmen, bestimmt für die Nahrung und die tägliche Industrie Beide Rahmen kommt mit den Klemmbolzen, die um den Rahmenrand gesetzt werden.
Prüfdruck	Gemalte Rahmen: 1.0/1.5/2.5 Mpa. (145/217/362 P/IN) Edelstahlrahmen: 1.0/1.6 Mpa (145/232 P/in)
Zwischenrahmen	Zwischenrahmen und Eckblöcke im Edelstahl.
Verbindungen	“ Flansch DN150/6 in Kohlenstoffstahl, rubberlined oder mit AISI 316 oder Titan cladded Verband der Molkerei DN100/4“, DN125/5“ und DN150/6“ Entsprechend allen bekannten Standards.
Platten-Material	AISI304/316, 254 SMO und Titan.  Andere Materialien verfügbar auf Anfrage.
Dichtungen	Die Dichtung wird in die geschlossene Dichtungsnut gelegt, die durch die Platten gebildet wird. Dieser Entwurf stellt die Platte passend für hohen Arbeitsdruck her. Die Platten werden stark während des Zusammenbaus des Plattenwärmetauschers geführt. Materialien: NBR, EPDM und Viton. Andere Materialien verfügbar auf Anfrage.
Extraausrüstung	Sicherheitsabdeckung im Edelstahl Isolierende Jacke Zusammenbauender Schlüssel Grundlagenfüße für allgemeinen Rahmen Instrumentflansch Thermometer und Manometer

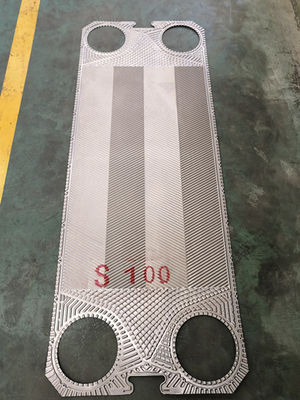

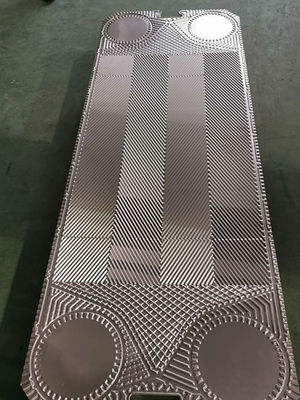

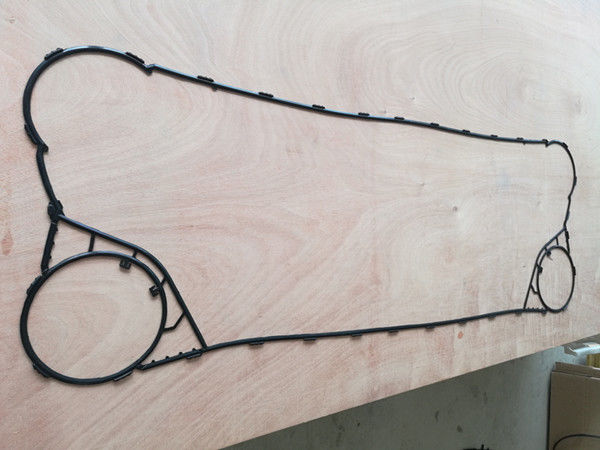

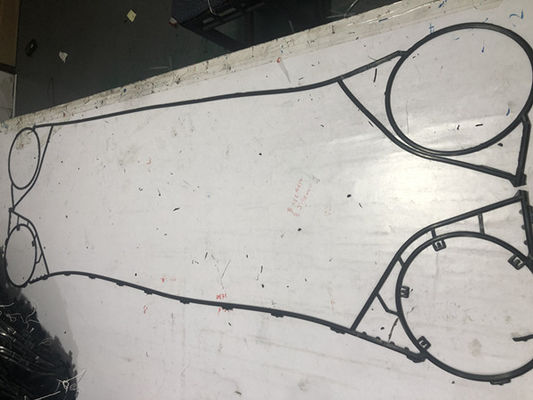

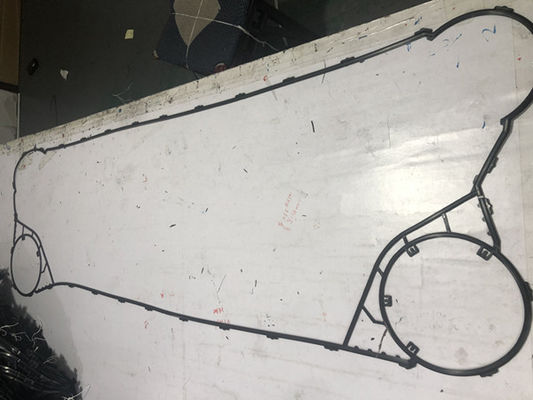

Wärmetauscher-Dichtungs-u. Platten-Bilder der Platten-S100



Rahmen S100



Zahl von Platten	L (Rahmenlänge) (Millimeter)	W (Millimeter)	H (Millimeter)	Gewicht maximal, leer (Kilogramm)	Verbindungsart
S100 IS16
7-64	667	770 (30,31")	2198 (86,53")	1805	Flansch DN 200 oder 8"
65-137	1067			2194
138-191	1367			2489
192-228	1567			2689
229-319	2067			3188
320-410	2567			3692
411-500	3067			4193
501-682	4067			5204
683-864	5210	790 (31.10")	2505,5 (98,64")	6214
865-1046	6210			7267
S100 IS25
7-61	677	790 (31,10")	2200,5 (86,63")	2019	Flansch DN 200 oder 8"
62-133	1077			2505
134-186	1377			2864
187-222	1577			3108
223-311	2077			3710
312-400	2577			4312
401-490	3077			4921
491-668	4077			6125
669-847	5220	790 (31,10")	2505,5 (98,64")	7686
848-1025	6220			8944



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







PHE-Dichtungs-Art



Überprüfen Sie bitte ihr sind drei, die allgemeine vorbildliche Dichtungsart immer in Sondex-Marke benutzt werden.





Wärmetauscher der Platten-S100 in Marine Cooling System



Die meisten Kühlsysteme werden als zentrale Kühlsysteme gemacht, also bedeutet es, dass es nur ein oder zwei größere Plattenwärmetauscher gibt, die mit Titanplatten ausgerüstet werden.



Titan ist das einzige Material, das dem aggressiven Meerwasser ohne Korrosionsschäden auf den Platten im Wärmetauscher widerstehen kann. Dies heißt, dass die zentrale Kühlvorrichtung ohne Probleme mit Meerwasser als die Kälteträger für das interne Frischwasserkühlsystem funktionieren kann.



Der Vorteil einer zentralen Kühlvorrichtung ist, dass der Gebrauch des ätzenden Meerwassers auf ein oder zwei Plattenwärmetauscher begrenzt ist, und dadurch limted der Gebrauch von exotischem Material für den Plattenwärmetauscher und die Meerwasserrohrleitung zu einem Minimum, das den Korrosionsschaden im Kühlsystem verringert.



Der Rest der Plattenwärmetauscher wird normalerweise mit Edelstahlplatten dort ist kein Korrosionsrisiko als die Wärmetauscher arbeiten mit Frischwasser ausgerüstet.





1. Hauptmaschine	Maschine 2.Auxiliary	3. Wärmetauscher für   Zentralheizung	4. Frischwasser   Generator
5. Zentrale Kühlvorrichtung	6. Getriebeöl-Kühlvorrichtung	7. Schmieröl-Kühlvorrichtung,   Hilfsmotor	8. Schmieröl   Kühlere, Hauptmaschine
9. Meerwasser-Filter	10. Meerwasser-Pumpe	11. Frischwasserpumpe



PHE-Lösen von Problemen



Wenn Sie Probleme mit Ihrer Plattenart Wärmetauscher haben, in den meisten Fällen können diese von Ihrem eigenen Personal gelöst werden. Finden Sie bitte unterhalb einer Zusammenfassung von möglichen Problemen sowie mögliche Ursachen und Lösungen.



Eine Bedingung für das ununterbrochene richtige Arbeiten Ihrer Plattenart Wärmetauscher ist unter strikter Einhaltung der zulässigen Werte für Druck und Temperatur erwähnte auf dem Namensschild.

Überschreitung diese Werte, selbst als Spitzen eines kurz-dauerhafte Drucks Schaden der Einheit verursachen und die Ursache von Problemen sind.



Um teure Reparaturen zu vermeiden, raten wir Ihnen die Installationsarbeit und -wartung zu haben, die von richtig ausgebildetem Personal durchgeführt werden. Sie können mit uns auch in Verbindung treten.



Problem	Mögliche Ursache	Mögliche Lösung
Durchsickern	An den Verbindungen	Überprüfen Sie die Gummizwischenlagen (wenn Sie gepasst werden) Überprüfen Sie die Flanschdichtung (wenn Sie gepasst werden) Überprüfen Sie den O-Ring Passen Sie die Spannung-freien Rohre
	Mischen von Primär- und von Sekundär   Stromkreis	Überprüfen Sie die Platten auf Löchern und/oder Sprüngen
	Im Plattenpaket	Überprüfen Sie die Versammlung Überprüfen Sie die Zustand der Dichtungen Überprüfen Sie die richtige Position der Dichtung
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
Unzulänglich   Kapazität	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
	Der Wärmetauscher ist schmutzig	Säubern Sie den Wärmetauscher
	Die Verbindungen sind gewesen   ausgetauscht	Machen Sie die Rohrarbeit nochmals
Zu hoch   Druckabfall	Fluss groß der Entwurfsfluß	Justieren Sie den Fluss
	Kanäle in den Platten blockiert	Eben/sauber
	Falsche Maße	Überprüfen Sie den Druckanzeiger
	Mittlere Abweichung vom Entwurf	Zusatz des zum Beispiel Frostschutzmittels erhöht den Druckabfall
	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons



Platten-Wärmetauscher-Bilder







M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
